Performa5240/G3-350（Power UP 後） CPU：PowerPC750 350MHz(G3) FPU：内蔵 Memory：64MB＋8MB（ON Board ) HDD：4.0GB（IDE） Disply：カラーCRT（800×600） Syatem：漢字Talk7.6 |
 |
Performa5240/G3-350（USB/F.W） CPU：PowerPC750 350MHz(G3) FPU：内蔵 Memory：128MB＋8MB（ON Board ) HDD：4.0GB（IDE） Disply：カラーCRT（800×600） Syatem：Mac OS 9.0.4 |
|
G3化して、あと足りないもの・・・・・・・。そうUSB/FireWireインターフェイスです。 今どきの周辺機器はUSBかFireWireのものが多くこれに対応しているとよりGoodです。 幸いPCIスロットが1つ（たった1つですが・・・）空いていますので、これを使ってUSB/FireWireをつけることにしました。 |
||
|
USB/FireWire化 たった1つのPCIスロットにボードを入れインターフェイスをつくるのですから慎重に選ばなくてはなりません。 USB/FireWireが同時に使え、アルケミー基板に対応しているものを探しました。 |
購入したUSB/FireWireボード（PCIバス） Tango Macintosh FireWire/USB Combo Card USBPort: 2 FireWirePort:3(内1つは内蔵用）
メーカ: Sonnet 対応機種:最下段参照 |
 |
|
USB/FireWireボード実装 ロジックボードとはライザーカードを使って図の様に実装します。 PF64XX系用ライザーカードは2段になっていますのでPF5XXX系には使えません。（匡体にぶつかって入らない） |

 |
|
|
OS ここでFireWireを使用するにはOSが7.6ではだめですので、当時最新だった「MacOS9.0.4」を購入して入れることにしました。（USBだけなら7.6でも問題ありません。ただしUSBsupportをインストールする必要がありますが・・・） また、このUSB/FireWireカードは標準のインストールではFireWireインターフェイスとして認識しないため、ドライバが入りません。 別途WebからAppleのドライバをインストールする必要があります。（取り扱い説明書に記載あり） OSを9.0.4に上げるに当ってメモリー容量が不足することが考えられますので、MAXの容量にすることにしました。 |
||
|
メモリー Alkemyのメモリは168PinDIMMです。 Yahoo!オークションで購入しました。（64MB 11,500円、） 増設して合計136MBになっています。 |
|
|
|
結果・・・・・・。 全く問題無くUSB/FireWireを使用できます。 |
||
|
USB 動作させている周辺機器 |
1. EPSON製プリンタ（PM-770C） 2. EPOSN製スキャナー(GT-8700F) |
|
|
FireWire 動作させている周辺機器 |
1. I-O DATA 製 CF、スマートメディアリーダー＆ライター（1394-DFRW）
2. RATOC製 FireWire-UltraSCSIコンバータ（FireREX1）
これをコネクタ変換してFireREX1に接続してあります。 FireREX1に添付されていたProsoft Radialogic StorageMasterを使用するとHDDが認識されます。その後はHDDの電源をいれればマウントされますし、ゴミ箱にドラッグすればアンマウントされます。・・・・・とっても便利。 また内蔵SCSIをCD-R/RW専用に空けておけるので、さらに安定します。 |
|
|
リアパネル リアパネルから見るとこんな感じになります。 |

左の2つが「FireWire」右の2つが「USB」です。 実装はこんな感じ・・・・・ |
|
|
これで、やっと今どきのMac並みの機能も備わり、個人で使うには十分なMacになったと思います。 （iMacと同じくらい？、シリアルが有る分ちょっとだけ優位？） 最初のPF5220から比べると随分変わったものになっていますが、すべてPowerUPで行ったものです。 こうして古いMacでも十分に活用可能になります。みなさんのPFの活用の参考になれば幸いです。 このボード結構使えますよ！！ |
||
|
おまけ USBだけで良いと言う方はUSBのみのボードをいれる・・と言う手もあります。 |
試してみたのはセンチュリー製「PU2」
問題無く動作しました。（中古価格で約3000円位）
実装状態はこんな感じ。Tangoより小さいです。 |
|

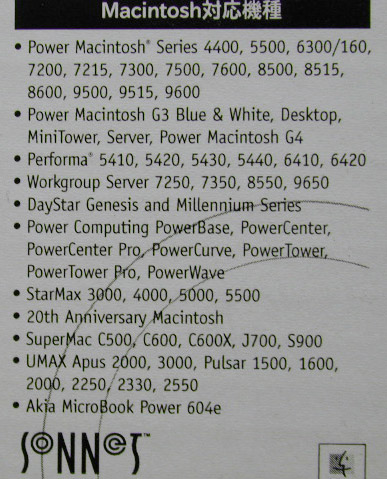

| Tangoの対応機種 | ||
このHDDは古い（2GB）ものです。
リアの様子。
相当の機種をサポートしています。
