3Dバーチャルシミュレーションシステム
このシステムは、プラントの装置一式を3次元ディスプレイで表現し、オペレーターがその画像の中に実際にいるような感覚で、その装置の中の機器を操作し、プラントの状態をシミュレーションし、その変化を監視しながら、運転技術を磨こうというものである。航空会社がパイロットの技術訓練のためにコックピットのシミュレーターを使用しているが、これと全く同じ感覚で、これを化学プラントに適用したものだ。最近では、自動車の運転技術にも同様の3次元シミュレーターが開発されていたが、運転員そのものがその画面の中に入っていって操作するというのは、当時はまだ開発中の技術であった。丁度そのころ、サウジの将来技術の研究機関でもあるKAUST(
王立科学技術大学)でも、同じようなテーマでこの技術を研究開発していたが、この技術を開発したInvensys
のものは、これに数段先んじていた。化学プラントの運転シミュレーターとしては、他にも既に実用化されているものがあり、サウジのラービグプロジェクトでも導入されていたようだった。こうしたシミュレーターを導入しても、これがなかなか高度なもので、なかなかうまく利用されない、あるいは、またこれを利用するほどの技術レベルではないことも現実であり、こうしたことを考え、まずは、このシステムにオペレーターが馴染む必要があると感じた。そこで、3次元ディスプレイという新しい技術を導入した、このシステムに着目し、このシステムの導入を具体化するために、いろいろな手を打った。とにかく、世界で最初のもの、そして、ラービグにしかないもの、サウジ人の目を引くもの、初心者が入りやすいもの、若者受けするもの、こうしたことをうたい文句に、従来の技術を踏襲した新しいシミュレーションシステムとして導入したもの、これがInvensysの3Dシミュレーターだ。

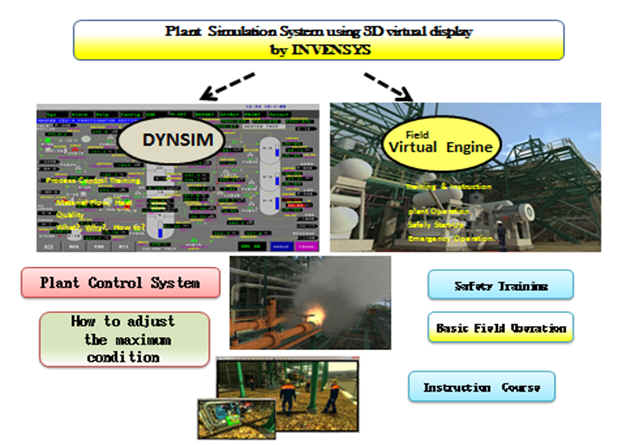

Plant Simulation System
R-PTC has a advanced and unique plant-simulation system modeling Crude Distillation Unit of Naphtha-Cracking-plant.
Virtual Reality System has been used with excellent results for many years to train astronauts, pilots and military personnel. Now high-fidelity, 3D virtual reality simulators by Sumitomo provides you with a realistic and safe training environment for improving efficiency and your skills. This Immersive Training Simulator utilizes Dynamic Simulator(DYNSIM) and 3D Virtual Reality Field (EYESIM) of Invensys and creates a generic Crude Distillation Unit (CDU). The Simulator also allows you to see process flow diagrams, work orders and examine the inside of vessels during turning sessions. Also you can perform routine tasks such as opening and closing valves and turning on pumps in the virtual world.
