Performa5220 CPU：PowerPC603(75MHz) FPU：内蔵 Memory：64MB（32MB×2） HDD：500MB（IDE） Disply：カラーCRT（640×480） Syatem：漢字Talk7.6 |
 |
Performa5240？（Power UP 後） CPU：PowerPC603e（200MHz） FPU：内蔵 Memory：64MB＋8MB（ON Board ) HDD：4.0GB（IDE） Disply：カラーCRT（800×600） Syatem：漢字Talk7.6 |
|
ALKEMY化 やっとロジックボードを手にいれAlkemy化を行うことになりました。 入手したのは「Mac Wing 」秋葉原店です。いろいろと探しましたがなかなか見つからず、ここで40,000円にてGetしました。 |
入手したロジックボード Performa6420用（Alkemy） CPU: PowerPC603e 200MHz Memory: OnBoard 8MB スロット数：2 （64MB＋0MB） 計72MB バスクロック：40MHz |
||
|
ロジックボード交換 今までPF5220についていたロジックボードを抜きとり、Alkemyのロジックボードを代わりに挿入するだけです。 電源に関しては、以前に調べておいたので問題は無いと確信して、電源をON！ 「ジャーン！」の起動音とともに無事起動しました。 |
|
||
|

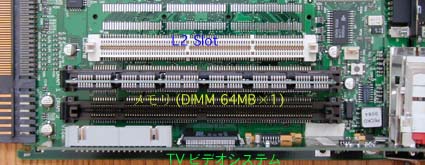

メモリー Alkemyのメモリは168PinDIMMです。PF5220のメモリ（72PinSIMM）は使えません。 私も仕方がないので、別途購入しました。（「MacWing」で64MB 12,000円、最近はもっと高くなっています。PCI PowerMac用であれば使用可能と思います。） |
 |
||
|

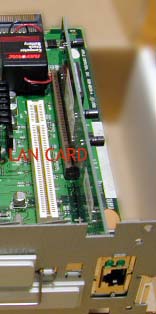

CSスロット（コミュニケーションスロット） AlkemyのコミュニケーションスロットはPCIベースのものに変わりCS2スロットになります。 従って互換性はありません。 CSスロット用のモデム、LANカードなどは使用できなくなります。 私はCS2用LANカードを別途購入しました。 |

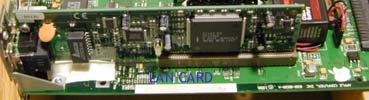

CS2用LANカード Farallon製 Fast EtherTX10/100 Comm Slot2 (YPN998L-TX) 10BaseT/100BaseT用LANカード 11,800円 イケショップにて |
 |
|
 |
|||
|
リアパネル Alkemyのリアパネルですが、基本的にPDS Slot がPCI Slotに変わっただけですので、PCI用の穴を除けば、そのまま使用可能です。 Alkemy用のリアパネルはなかなか売っていませんので、Yahooオークションで入手しました。（3000円） |
 |
||
|
TVビデオシステム PF6420（Alkemy）にもTVビデオシステムがついていますが、PF5220のものとは若干違うようです。 しかし、PF5220についていたTVビデオシステムはそのままで使用できました。（TVチューナーも含む） 但し、モニタサイズをVGAモードにしないとだめなようです。 |
|
||
|
内蔵HDD Alkemy化のついでにHDDも容量UPしました。 |
IBM 500MB(E-IDE) →Quantam4.0GB(E-IDE） 秋葉原の湘南通商で中古のHDD4.0GB（Apple純正）が5000円で売っていたので、思わずGetしました。 |
||
|
効果 CPU:75MHz →200MHz Busspeed:37.5MHz→40MHz 及びAlkemy化の効果は絶大で、体感的にも非常に早くなったように感じます。 ぜひ、Alkemy化して下さい。 |
Alkemyロジックボードの相場（Busspeed:40MHz) 120MHz:25,000円位 160MHz:30,000円位 180MHz:35,000円位 200MHz:40,000円位 オークションなどではもっと安くなります。（-10,000円位） Gazelle（Busspeed:50MHz) 40,000円〜50,000円位 |
||
