Microsoft SideWinder Precision Pro usb adapterの自作

　SideWinder Precision Proは15ピンのゲームポート接続と付属のUSB ADAPTERでUSB接続が選べます。 ヤフオクなどを見るとどういうわけかUSBアダプターが付属しない状態で販売されているものを見かけます。USBアダプターのみで販売しているものもあります。 USBアダプターが付属しないものはそのままでは今のパソコンでは使用できません。ネットで調べるとUSBアダプターの自作方法が載っていました。また、YOUTUBEにも配線接続のビデオもあります。 SideWinder Precision Proを持っているので実際に製作して試してみました。
このアダプターが使えるMicrosoft SideWinder Precision Proは下記製品のみです。
P/N X03-57540
product ID 85791-xxx-xxxxxx

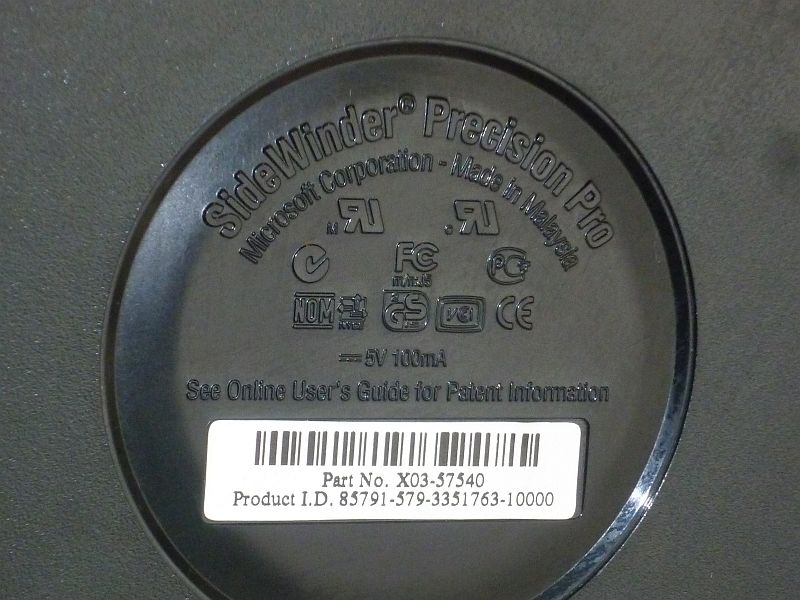

形状が全く同じで名前が違うものがあります。台座背面の商品名とP/N,IDで確認する必要があります。

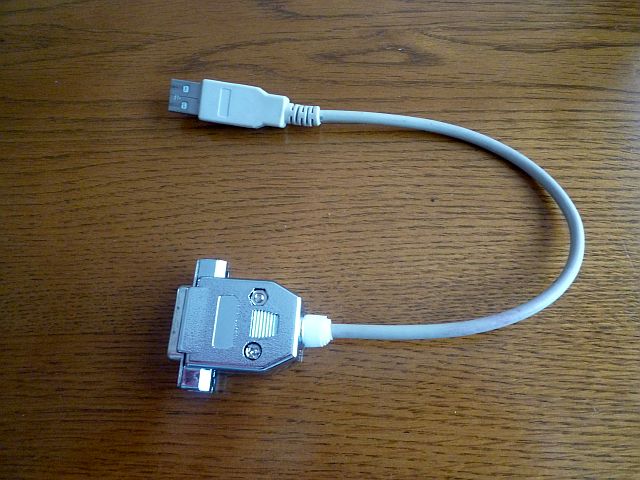

アダプターの製作
部品：D-Sub 15ピンメスのコネクター、コネクターカバー、TYPE A USBケーブル

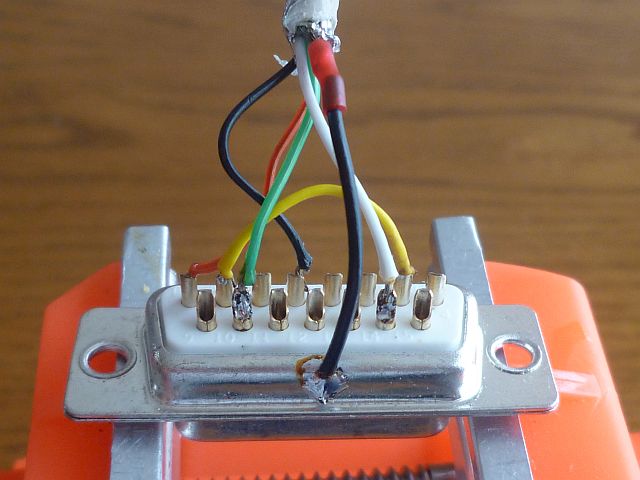

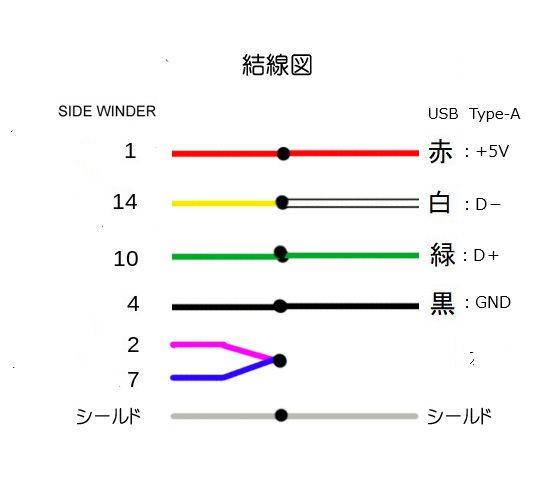

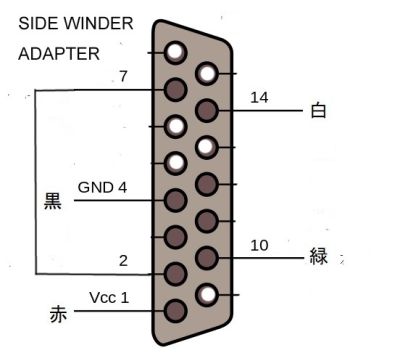

USBコネクターからの４本の線を配線図に従いD-Sub 15ピンメスコネクターに接続する。メスコネクターの２番ピンと７番ピンをジャンプする。 USBケーブルのシールドをメスコネクター金属ケース部に半田付けする。


USBコネクターの直結
アダプター方式は汎用性がありますがかさばるので直結にする場合は左の図のようになります。部品もUSBケーブルのみなので入手が簡単です。余っているケーブルがあればすぐにできます。不要なワイヤーはショートしないよう端末を処理します。
