東北大学(理系) 2022年 問題6
$半径 \ 1\ の円を底面とする高さが \ \sqrt{3}\ の直円柱と、半径が \ r\ の球を考える。直円柱の底面の円の中心と$
$球の中心が一致するとき、直円柱の内部と球の内部の共通部分の体積 \ V(r)\ を求めよ。$
$(解説)$

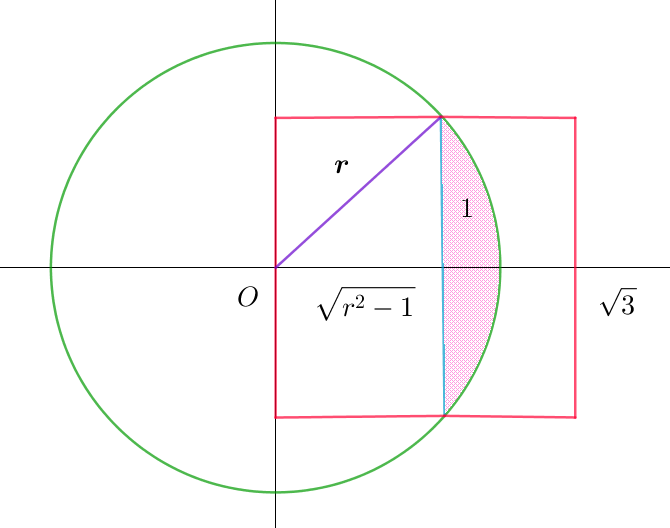

$球の半径 \ r\ の大きさによって円柱を切断する様子が変わります。位置関係を正確に図で表します。$
$(1)\ \ 0 \leqq r \leqq 1 \quad のとき$
$\quad 球はすっぽり円柱の内部にあるから$
$\quad V(r)=(球の体積の1/2)=\cfrac{2}{3}\pi r^3$
$(2)\ \ 1 \leqq r \leqq \sqrt{3} \quad のとき$
$\quad 球が円柱をくり抜くから$
$\quad 高さ\sqrt{r^2-1}の円柱部分の体積V_1は$
$\quad V_1=\pi \times 1^2 \times \sqrt{r^2-1}=\pi \sqrt{r^2-1}$
$\quad 球が円柱をくり抜く部分の体積V_2は$
\begin{eqnarray*}
\quad
V_2
&=&\pi\int _{\sqrt{r^2-1}}^r y^2dx\\
\\
&=&\pi\int _{\sqrt{r^2-1}}^r (r^2-x^2)dx\\
\\
&=&\pi\big[r^2x-\cfrac{x^3}{3}\big] _{\sqrt{r^2-1}}^r \\
\\
&=&\pi \big(r^3-\cfrac{r^3}{3}-r^2\sqrt{r^2-1}+\cfrac{r^2-1}{3}\sqrt{r^2-1}\big)\\
\\
&=&\pi \big(\cfrac{2}{3}r^3-\cfrac{2r^2+1}{3}\sqrt{r^2-1}\big)\\
\end{eqnarray*}
$\quad よって このときの体積は$
\begin{eqnarray*}
\quad
V(r)
&=&V_1+V_2\\
\\
&=&\pi \sqrt{r^2-1}+\pi \big(\cfrac{2}{3}r^3-\cfrac{2r^2+1}{3}\sqrt{r^2-1}\big)\\
\\
&=&\cfrac{\pi}{3}(3\sqrt{r^2-1}+2r^3-(2r^2+1)\sqrt{r^2-1})\\
\\
&=&\cfrac{2\pi}{3}(r^3-(r^2-1)\sqrt{r^2-1})\\
\end{eqnarray*}
$(3)\ \ \sqrt{3} \leqq r \leqq 2 \quad のとき$
$\quad 球が円柱をくり抜くから$
$\quad 高さ \ \sqrt{r^2-1}\ の円柱部分の体積 \ V_1\ は$
$\quad V_1=\pi \times 1^2 \times \sqrt{r^2-1}=\pi \sqrt{r^2-1}$
$\quad 球が円柱をくり抜く部分の体積 \ V_2\ は$
\begin{eqnarray*}
\quad
V_2
&=&\pi\int _{\sqrt{r^2-1}}^{\sqrt{3}} y^2dx\\
\\
&=&\pi\int _{\sqrt{r^2-1}}^{\sqrt{3}}(r^2-x^2)dx\\
\\
&=&\pi\big[r^2x-\cfrac{x^3}{3}\big] _{\sqrt{r^2-1}}^{\sqrt{3}} \\
\\
&=&\pi \big(\sqrt{3}r^2-\cfrac{3\sqrt{3}}{3}-r^2\sqrt{r^2-1}+\cfrac{r^2-1}{3}\sqrt{r^2-1}\big)\\
\\
&=&\pi \big(\sqrt{3}r^2-\sqrt{3}-\cfrac{2r^2+1}{3}\sqrt{r^2-1}\big)\\
\end{eqnarray*}
$\quad よって このときの体積は$
\begin{eqnarray*}
\quad
V(r)
&=&V_1+V_2\\
\\
&=&\pi \sqrt{r^2-1}+\pi \big(\sqrt{3}r^2-\sqrt{3}-\cfrac{2r^2+1}{3}\sqrt{r^2-1}\big)\\
\\
&=&\cfrac{\pi}{3}(3\sqrt{3}(r^2-1)-2(r^2-1)\sqrt{r^2-1})\\
\end{eqnarray*}
$(4)\ \ r \geqq 2 \quad のとき$
$\quad 球は完全に円柱を飲み込むから$
$\quad V(r)=(円柱の体積)=\pi \times 1^2 \times \sqrt{3}=\sqrt{3}\pi$
$(1) ~(4)をまとめて$
\[
\hspace{1em}
V(r)=
\left\{ \begin{array}{l}
\cfrac{2}{3}\pi r^3 \hspace{16em} (0 \leqq r \leqq 1)\\
\cfrac{2\pi}{3}(r^3-(r^2-1)\sqrt{r^2-1}) \hspace{7em} (1 \leqq r \leqq \sqrt{3})\\
\cfrac{\pi}{3}(3\sqrt{3}(r^2-1)-2(r^2-1)\sqrt{r^2-1}) \hspace{3em} (\sqrt{3} \leqq r \leqq 2 )\\
\sqrt{3}\pi \hspace{17em} (r \geqq 2 )\\
\end{array} \right.
\]
$右図は \ V(r)\ のグラフです。$
